ホイール深掘り6 スポークの選択1

2024年2月16日 [一条アルチメイトファクトリー京都西]

スタッフブログ

<前回 ホイール深掘り5 ハイローフランジハブの効果2
次回> ホイール深掘り7 リアドライブ側1交差1



以前の回(ホイール深掘り3 ポークテンションの左右差2)でテンションの値が正確に分からないとスポークの選択に困るのではという話をしましたが、その続きです。



スポークには様々な種類のものがあります。

素材は汎用品ならステンレスが一般的ですが、スチール、チタン、アルミ、カーボン、合成繊維など

形状もプレーン、バテッド、エアロ、太さの違いも含めると数多くのバリエーションが販売されています。

それらはどのような基準で選択して使い分ければいいでしょうか?



考え方は色々あるかもしれませんが、個人的にはスポークの「伸び量」を基準にするのがいいと思います。



スポークの「伸び量」にだけ着目するなら、様々な形状や素材の違いはスポークの「断面積」と素材の「弾性率」の差ということで単純化できます。

その「断面積」「弾性率」に「スポーク長」を加味すると、このスポークに「~kgf」のテンションをかけたとき、おおよそ「~mm」伸びるということが分かります。

もちろんエアロスポークなどの断面積は正確に測るのが難しいですし、弾性率も一口にステンレスといってもメーカーやスポークそれぞれの製法などにより微妙な違いがあるでしょう。

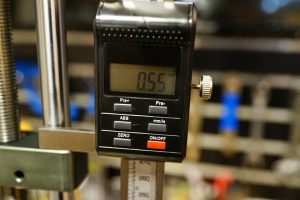

ですので、今まで実測してきたデータを蓄積して計算しています。



そこまでして「~mm」伸びると分かったところで、スポーク長の誤差を修正する程度の意味しか無さそうですが、実はこの伸び量こそスポークの働きの重要な部分ではないかと思います。



シリーズ初回記事(ホイール深掘り1 緩む側のスポーク)で緩む側のスポークの働きについて書きました。

緩む側のスポークは元々のテンションを緩めることによって仕事をしている、という内容です。



「元々のテンションを緩める」というのをより具体的に言えば「テンションの影響で伸びていた分を縮める」ということです。



つまり「ホイールに組まれてテンションがかかったときのスポーク長」から「スポーク単体(テンション0kgf)のときのスポーク長」を引いた差、そのコンマ数mmが緩む側のスポークが働くための余地といえます。



であれば、走行中の負荷や衝撃によってリムが変形した際にスポークがなるべくテンションを失わずに追従して働くためには、伸び量が大きい方が働ける余地が大きいため有利ということになります。



例として、あるスポークテンションで

・スポークAは0.3mm伸びる
・スポークBは0.6mm伸びる

このとき路面からの衝撃などでリムが0.5mm変形したとします。



スポークAは瞬間的にテンションがゼロになり働きを失いますし、それが何度も繰り返されると、ニップルの緩み、ホイールの振れ、スポーク折れなどのトラブルにつながります。



スポークBであれば、比較的テンションを保ったままリムの変形に追従して仕事をすることができるので、効率がよく、トラブルも少なくなります。



ところで、これって何かに似ていると思いませんか?

それはサスペンションのサグです。



・スポークをバネと考えれば(実際そうですが)「断面積」「弾性率」「スポーク長」によって決まるは「バネレート」
・「スポークテンション」はサスペンションにとっての「ライダーの体重」

に相当します。




そう考えると、低テンション側に太いスポークを使うのは、体重の軽い人が高バネレートのサスペンションを使っているようなもので、サグ値が少なく働きが悪い状態といえます。






低テンション側(体重の軽い人)には相応に断面積の小さい(バネレートが低い)スポークを使うことで、低テンション側と高テンション側、どちらも適正な伸び量(サグ値)にすることができ、スポークを効率よく働かせることができます。



では具体的にどの程度の断面積のスポークを使うべきか?

それを決定するためには、事前にスポークテンションを計算する必要があります。

これはサスペンションのサグ値を設定するためには、ライダーの体重を知る必要があるのと同じことです。





<補足>

左右でスポークの太さに差をつけることで、テンション比率が改善されるという説明を稀に見ることがありますが、左右でスポークの太さや種類を変えても、テンション自体が変わることはないので注意してください。



左右のテンション比率は、あくまでもリムとハブの寸法、そしてスポークの組み方によって決まります。



その決まった比率で左右から引っ張らないとリムがセンターに来ない以上、引っ張る道具(スポークの太さや種類)をいくら変えたとしても、リムにかけないといけない力(スポークテンション)は結局同じで、それが変わることはありません。





次回に続く
